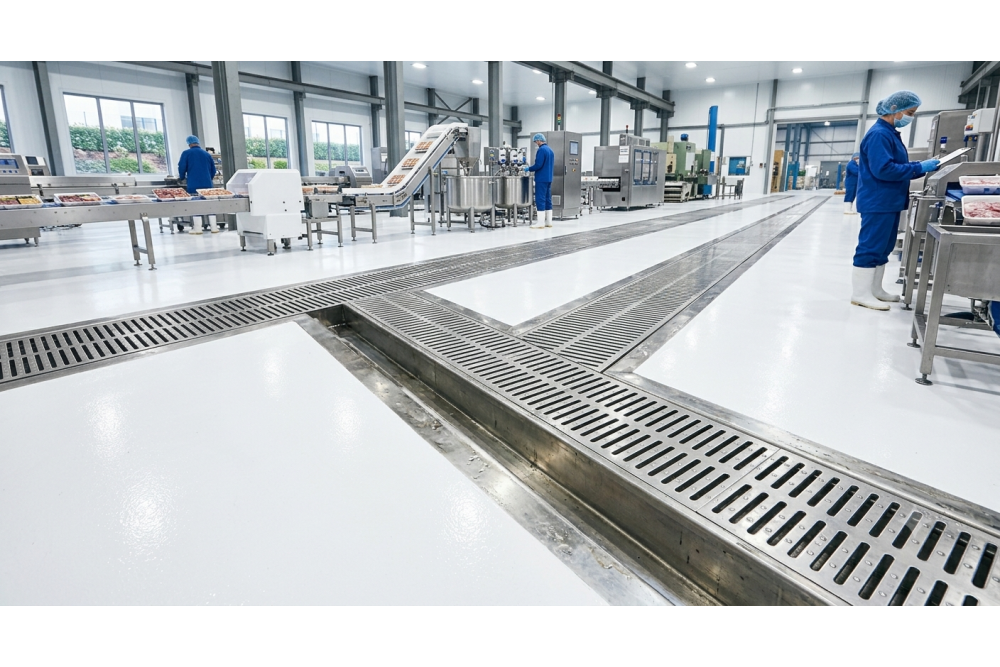

Виды водоотводных лотков

Водоотводный лоток - один из ключевых элементов промышленной дренажной системы. Он обеспечивает линейный сбор и отвод сточных вод с больших площадей: производственных цехов, технологических участков, холодильных камер и зон мойки оборудования. В отличие от точечного трапа, лоток перекрывает целые рабочие зоны и эффективно справляется с высокими объёмами стоков.

Выбор типа лотка напрямую влияет на соответствие объекта санитарным нормам, удобство уборки и долговечность системы водоотведения. Разберём основные виды водоотводных лотков, их конструктивные особенности и сферы применения.

Классификация по конструкции корпуса

Конструкция корпуса определяет гидравлическую эффективность лотка и лёгкость санитарной обработки. На промышленных объектах чаще всего встречаются три формы сечения.

Прямоугольное сечение - наиболее универсальный тип. Такой канализационный лоток обеспечивает стабильный поток жидкости при различных объёмах водоотвода. Прямые стенки упрощают механическую очистку и визуальный контроль.

V-образное (трапециевидное) сечение - оптимально для объектов с переменным расходом стоков. При малом потоке жидкость концентрируется в нижней точке, что ускоряет самоочищение и снижает риск застоя.

Щелевое исполнение - компактное решение, при котором видимая ширина щели на полу минимальна. Щелевой лотковый канал монтируется заподлицо с покрытием, не создаёт препятствий для передвижения техники и персонала. Особенно востребован на пищевых производствах и в фармацевтической отрасли, где требования к гигиене пола максимальны.

Классификация по материалу изготовления

Материал корпуса - один из главных критериев при подборе лотка для промышленного объекта. Неправильно выбранный материал быстро деградирует под воздействием агрессивных сред и температурных перепадов.

Нержавеющая сталь (AISI 304, AISI 316L) - стандарт для пищевой, фармацевтической и химической промышленности. Материал выдерживает регулярную обработку дезинфицирующими растворами, не поглощает запахи и бактерии, не корродирует при контакте с кислыми и щелочными стоками. Гладкая поверхность нержавейки соответствует требованиям HACCP и аналогичных стандартов безопасности.

Полимербетон и бетон - применяются преимущественно на внешних объектах: парковках, промышленных дворах, дорожных развязках. Выдерживают высокие механические нагрузки, но уступают нержавеющей стали по гигиеническим характеристикам.

Пластик (ПВХ, HDPE) - используется в системах с низкой нагрузкой и умеренной агрессивностью среды. Лёгкий и дешёвый вариант, но не подходит для производств с высокими температурами стоков.

Классификация по способу монтажа

Способ монтажа лотка определяется на этапе проектирования инженерных коммуникаций и зависит от глубины залегания канализационных труб, типа напольного покрытия и нагрузок на пол.

Основные монтажные решения:

• Врезной монтаж (заподлицо с полом) - лоток полностью утапливается в стяжку. Поверхность решётки находится на одном уровне с напольным покрытием, обеспечивая свободное перемещение тележек и погрузчиков.
• Надпольный монтаж - корпус частично выступает над уровнем пола. Применяется при реконструкции действующих объектов, где заглублённая укладка невозможна.
• Пристенный монтаж - лоток устанавливается вдоль стены или колонны, принимая стоки с уклонного пола. Удобен для узких технологических проходов.
• Модульная система - лотки соединяются последовательно в единую линию нужной длины с заглушками, угловыми элементами и переходниками на трубу.

Классификация по типу решётки

Решётка - функциональная и защитная часть лотка. Она удерживает крупные загрязнения, распределяет нагрузку от техники и персонала, а также определяет удобство обслуживания системы.

Типы решёток, применяемых на производстве:

• Щелевая нержавеющая - узкие параллельные прорези. Обеспечивает максимальную гигиеничность, легко снимается для очистки. Стандарт для пищевой отрасли.
• Ячеистая (ромбическая) - высокая пропускная способность. Применяется на объектах с большими объёмами стоков.
• Усиленная (рифлёная) - выдерживает нагрузки от вилочных погрузчиков и тяжёлой техники (класс нагрузки D400 и выше).
• Глухая крышка - устанавливается на участках, где лоток временно не используется или требует защиты от механических воздействий.

Правильно подобранные типы водоотводных лотков - это не просто инженерное решение, а базовый элемент производственной безопасности и гигиены. Если вы проектируете систему водоотведения для пищевого, фармацевтического или промышленного объекта, ознакомьтесь с полным ассортиментом канализационных систем Aguna - от щелевых каналов до канализационных трапов из нержавеющей стали.
