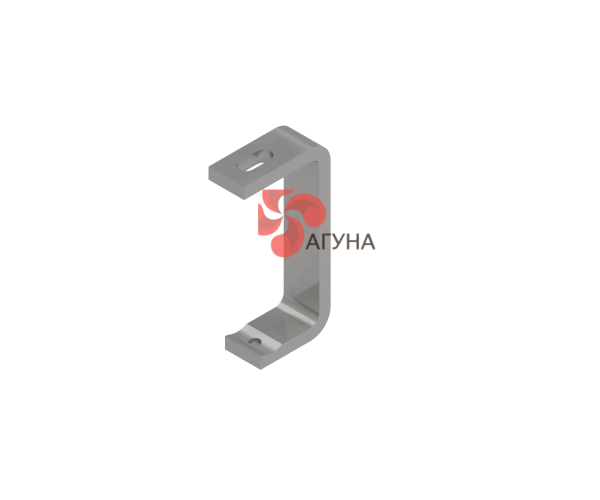

Консоль подвесного пути

Консоль подвесного пути для мясоперерабатывающих предприятий

Подвесные пути используются на мясокомбинатах, бойнях, хладокомбинатах и в цехах первичной переработки для перемещения туш и полутуш между технологическими участками. Одним из основных элементов такой системы является консоль подвесного пути — силовой кронштейн, с помощью которого направляющая закрепляется на несущей металлоконструкции.

От правильного подбора и монтажа консолей зависит устойчивость подвесной системы под нагрузкой. При проектировании необходимо учитывать конструкцию здания, тип направляющей, массу транспортируемой продукции и участки, где возможно одновременное накопление нескольких туш. Особое внимание уделяется зонам перед весами, стрелочными переводами и входами в холодильные камеры, поскольку нагрузка на них может распределяться неравномерно.

Назначение и особенности конструкции

Консоль принимает нагрузку от подвесного пути и перемещаемой по нему продукции, а также помогает удерживать направляющую в предусмотренном проектом положении. Геометрия изделия подбирается с учетом параметров двутавра, швеллера или другой несущей конструкции, используемой на предприятии.

Консоли применяются при монтаже и модернизации подвесных систем для выполнения следующих задач:

• фиксации направляющей на несущих металлоконструкциях;
• поддержания проектного положения подвесного пути;
• монтажа отдельных участков транспортной системы;
• усиления зон с повышенной рабочей нагрузкой;
• замены изношенных или поврежденных элементов крепления.

При замене старой консоли недостаточно учитывать только ее внешние размеры и расположение монтажных отверстий. Необходимо сопоставить материал, сечение, конструкцию соединений и допустимую нагрузку. Совместимость нового элемента следует определять по технической документации и фактическому состоянию всего узла крепления.

Материалы и варианты исполнения

Для изготовления консолей используется оцинкованная или нержавеющая сталь. Выбор материала зависит от условий эксплуатации, уровня влажности, интенсивности санитарной обработки и требований к защитному покрытию.

Консоли подвесных путей отличаются следующими характеристиками:

• устойчивостью к нагрузкам, возникающим при перемещении туш и полутуш;
• возможностью эксплуатации в условиях пищевого производства;
• точной геометрией для надежного соединения с элементами системы;
• устойчивостью материала или защитного покрытия к воздействию влаги;
• возможностью изготовления в стандартном или усиленном исполнении.

Гладкие поверхности и качественно обработанные соединения упрощают удаление загрязнений во время санитарного обслуживания цеха. При этом состояние защитного покрытия, сварных швов и крепежных узлов необходимо регулярно контролировать в соответствии с правилами эксплуатации оборудования.

Подбор и монтаж консоли подвесного пути

Перед изготовлением изделия необходимо определить тип подвесной системы, конструкцию несущих элементов, ожидаемую нагрузку и способ монтажа. Также учитывается проектное расстояние между точками крепления. Слишком большой шаг установки может привести к провисанию направляющей, а неправильный подбор креплений — к появлению люфтов и смещению отдельных элементов системы.

Консоль подвесного пути должна устанавливаться в соответствии с проектной документацией. Во время эксплуатации рекомендуется проверять состояние креплений, резьбовых соединений и мест стыковки с направляющей. При обнаружении деформаций, ослабления крепежа или повреждения покрытия необходимо выполнить техническое обслуживание и определить причину возникшей неисправности.

Использовать консоль для крепления дополнительного оборудования можно только после соответствующей проверки. Даже небольшая дополнительная масса способна изменить направление и величину нагрузки на узел, особенно при наличии вибрации или удаленном расположении оборудования относительно опоры.

Изготовление консолей по индивидуальным параметрам

Компания Aguna предлагает стандартные и усиленные элементы для подвесных путей, а также изготовление деталей по индивидуальным чертежам. Такой подход позволяет подобрать конструкцию для нового цеха, модернизации действующей линии или замены отдельных элементов системы.

Цена консоли подвесного пути зависит от материала, размеров, конфигурации и количества изделий в заказе. Для точного расчета необходимо предоставить параметры подвесной системы, сведения о несущей конструкции и предполагаемой рабочей нагрузке.

Свяжитесь со специалистами Aguna, чтобы получить консультацию, подобрать подходящую конфигурацию и купить консоль подвесного пути с доставкой по Украине.
