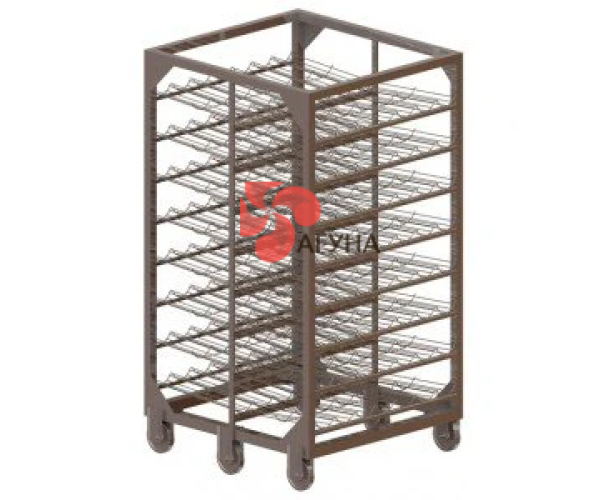

Рама фалловая

Технологическое оснащение колбасных цехов: фалловые рамы для термообработки

В процессе термической обработки, осадки и сушки колбасных изделий нестандартной формы ключевую роль играет специализированный внутрицеховой транспорт. Рама фалловая представляет собой узкоспециализированную передвижную металлоконструкцию, разработанную специально для размещения, транспортировки и термообработки колбас в фалловых, пузырных или синюжных оболочках. Конструкция этого оборудования принципиально отличается от классических коптильных тележек с палочками (вешалами): вместо горизонтальных уровней здесь используются стационарные ячеистые модули. Такой подход позволяет надежно зафиксировать каждый батон в вертикальном или слегка наклонном положении, обеспечивая идеальное обтекание продукта горячим воздухом или дымовоздушной смесью внутри термокамеры.

Инжиниринговый подход компании Aguna к проектированию технологического транспорта нацелен на оптимизацию внутренних логистических процессов мясокомбината. Использование фалловых рам позволяет существенно увеличить полезную загрузку термокамер при работе с крупноформатными или тяжелыми колбасными изделиями. Правильное распределение продукции внутри каркаса исключает соприкосновение батонов между собой, что предотвращает появление технологического брака - слипов, неравномерного окрашивания оболочки и локальных непроваров сырья.

Конструктивные параметры каркаса и материалы несущих элементов

Эксплуатация оборудования в термических отделениях сопряжена с постоянными температурными перепадами (от охлаждения до нагрева в пределах 80–100°C), высокой влажностью и воздействием агрессивных дымовых смол. По этой причине фалловая рама полностью изготавливается из высококачественной аустенитной нержавеющей стали марки AISI 304. Этот сплав обладает абсолютной стойкостью к межкристаллитной коррозии, механической прочностью и химической инертностью к органическим жирам и дезинфицирующим растворам.

Прочностные характеристики конструкции обеспечиваются строгим подбором металлопроката:

• Основной несущий каркас изготавливается из профильной нержавеющей трубы сечением 40х40 мм с толщиной стенки 1,5 мм, что гарантирует жесткость рамы при полной загрузке.
• Нижняя платформа, принимающая на себя основные статические и динамические нагрузки во время движения, выполнена из усиленной трубы сечением 50х50 мм с толщиной стенки 2 мм.
• Общие габаритные размеры тележки составляют 1060х990х1900 мм, что делает её полностью совместимой со стандартными промышленными термокамерами большинства европейских и отечественных брендов.

Все сварные соединения рамы выполняются методом аргонодуговой сварки сплошным швом. Последующая обязательная зачистка и химическая пассивация швов восстанавливают защитный слой хрома в зонах термического влияния, исключая появление ржавчины в процессе многолетней эксплуатации.

Организация посадочных мест под колбасные батоны

Эргономика внутренней зоны рамы рассчитана на деликатное удержание тяжелой мясной продукции. Посадочные гнезда формируются из калиброванного нержавеющего прутка диаметром 4 мм (сталь AISI 304). Круглое сечение прутка и отсутствие острых граней полностью исключают риск повреждения или разрыва натуральной или искусственной колбасной оболочки при быстрой ручной загрузке и выгрузке сырья.

Специфика организации ложементов включает в себя следующие параметры:

• Фиксированный диаметр посадочного места под батон составляет 110 мм, что является оптимальным стандартом для крупных вареных колбас, ветчин и синюг.
• Продуманный шаг между ярусами и гнездами обеспечивает беспрепятственную циркуляцию воздушных потоков, гарантируя быструю осадку и равномерную проварку продукта по всему объему рамы.
• Конструкция ложементов минимизирует площадь контакта металла с оболочкой, предотвращая образование светлых пятен на готовом изделии.

Гладкая поверхность нержавеющего прутка имеет низкую адгезию, благодаря чему остатки белка или жира не въедаются в металл и легко удаляются во время санитарной обработки цеха.

Мобильная ходовая часть и усиленные узлы крепления

Учитывая, что общий вес полностью загруженной фалловой рамы может превышать несколько сотен килограммов, к ходовой части предъявляются повышенные требования безопасности. Тележка укомплектована шестью полиамидными колесами диаметром 150 мм. Выбор полиамида обусловлен его высокой механической прочностью, низкой деформацией под долговременной статической нагрузкой, а также устойчивостью к температурам, применяемым в коптильно-варочных камерах.

Надежность ходовой группы реализована за счет следующих инженерных решений:

• Колесные кронштейны изготовлены из листовой нержавеющей стали AISI 304 толщиной 3,0 мм, что полностью исключает их изгиб или излом при переезде через пороги термокамер.
• Конструкция кронштейнов дополнительно усилена специальными технологическими гибами, распределяющими крутящий момент и вертикальное давление.
• Шестиколесная схема с приподнятой средней осью обеспечивает раме исключительную маневренность, позволяя оператору легко разворачивать тяжелую тележку на месте в условиях ограниченного пространства узких коридоров цеха.

Колесные узлы оснащаются подшипниками со специальной термостойкой смазкой и водонепроницаемыми уплотнениями, выдерживающими регулярную мойку под высоким давлением (аппаратами типа Karcher) с использованием агрессивной щелочной химии.

Преимущества интеграции решений Aguna на мясокомбинатах

Сотрудничество с компанией Aguna позволяет предприятиям мясной промышленности уйти от неэффективных шаблонных закупок и получить технологический транспорт, полностью адаптированный под реальные условия эксплуатации. Являясь опытным разработчиком инжиниринговых решений, компания контролирует каждый этап создания оборудования - от анализа нагрузок до финальной полировки металла.

Внедрение профессиональных фалловых рам обеспечивает производству стабильную геометрию изделий на протяжении всего срока службы, снижение времени на загрузку термокамер и полное соответствие санитарно-гигиеническим нормам системы HACCP. Отсутствие скрытых полостей и сквозное исполнение всех узлов рамы значительно сокращают время, необходимое санитарной службе для ежедневной генеральной мойки и дезинфекции термического отделения.
