Крюки

Крюки

Крюк №6Материал кронштейна – Ст 3 с последующей оцинковкой. В верхней части кронштейна выполнен седловидный прогиб для минимизации силы трения между кронштейном и трубой подвесного пути.

Крюк изготовлен из пищевой нержавеющей стали марки AISI 304. Свободно проворачивается в кронштейне вокруг своей оси.

Максимальная нагрузка на крюк — 250 кг.



Заказать просчет

Крюк №5 Крюк №8 Крюк №9
Размеры:

Боковой крюк Полоса держателя SxT, мм D, мм L, мм N, мм Масса, кг Погрешность массы, г
нет 50х10 16 330 180 1,75 ±25
нет 35х10 16 330 180 1,4 ±25
есть 50х10 16 330 180 1,8 ±25
есть 35х10 16 330 180 1,45 ±25

Возможно изготовление еврокрюка с измененными размерами согласно технического задания заказчика.


Заказать просчет



РОЛИКОВЫЙ КРЮК ДЛЯ ПОЛОСОВОГО ПОДВЕСНОГО ПУТИ

Кронштейн крюка изготовлен из полосы 35х10 мм.

Материал кронштейна – Ст 3 с последующей оцинковкой.

Ролик Ø120 мм литой со стальной осью.

Крюк изготовлен из пищевой нержавеющей стали марки AISI 304.

Диаметр прута 16 мм.

Крюк свободно проворачивается в кронштейне вокруг своей оси.

Масса крюка 2,64 кг

Максимальная нагрузка на крюк — 250 кг

Также возможно изготовление различных размеров разног, S-образных крюков, подвесов как стандартных так и по индивидуальному заказу.
Крюк №1 Крюк №3 Крюк №4 Крюк №7 Крюк №2














Заказать просчет



Разновидности крюков

Крюк №2

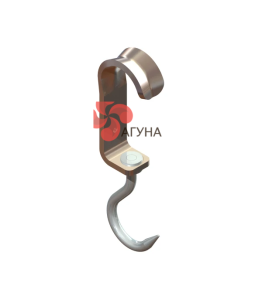

Крюк-скользун

Скользящий кронштейн из полосового металла 35х10 мм.

Горячеоцинкованного.Крючок из нержавеющей стали диаметром 16 мм.






Крюк №5

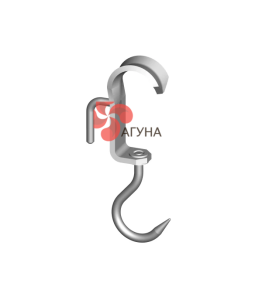

Крюк-скользун с боковым зацепом

Скользящий кронштейн из полосового металла 35х10 мм.

Горячеоцинкованного.Крючок из нержавеющей стали диаметром 16 мм.

Боковой зацеп диаметром 14 мм.




Крюк №8

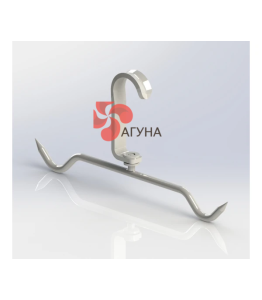

Разнога

Скользящий кронштейн из полосового металла 35х10 мм.

Горячеоцинкованного.Крючок из нержавеющей стали диаметром 16 мм.






Крюк №7

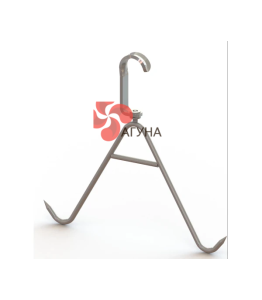

Разнога с глубоким прогибом

Скользящий кронштейн из полосового металла 35х10 мм. Горячеоцинкованного. Крючок из нержавеющей стали диаметром 16 мм.








Крюк №4

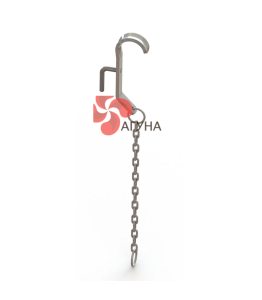

Крюк путовый

Скользящий кронштейн из полосового металла 35х10 мм.

Горячеоцинкованного.Цепь диаметром 6 мм. Нержавеющее кольцо.







Крюк №3

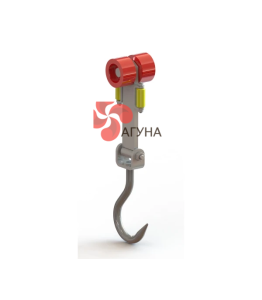

Би-рельсовый крюк

Роликовая подвеска из полосы 40х10. Крючок из нержавеющей стали диаметром 16 мм.

Ролики из полимерного материала с шариковыми подшипниками.







Крюк №1

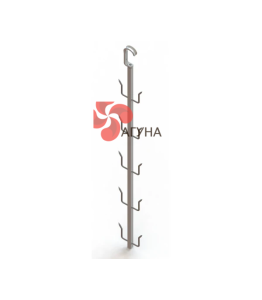

Крюк для субпродуктов

Скользящий кронштейн из полосового металла 35х10 мм.Горячеоцинкованного. Подвес и крюки нержавеющие.









Заказать просчет
